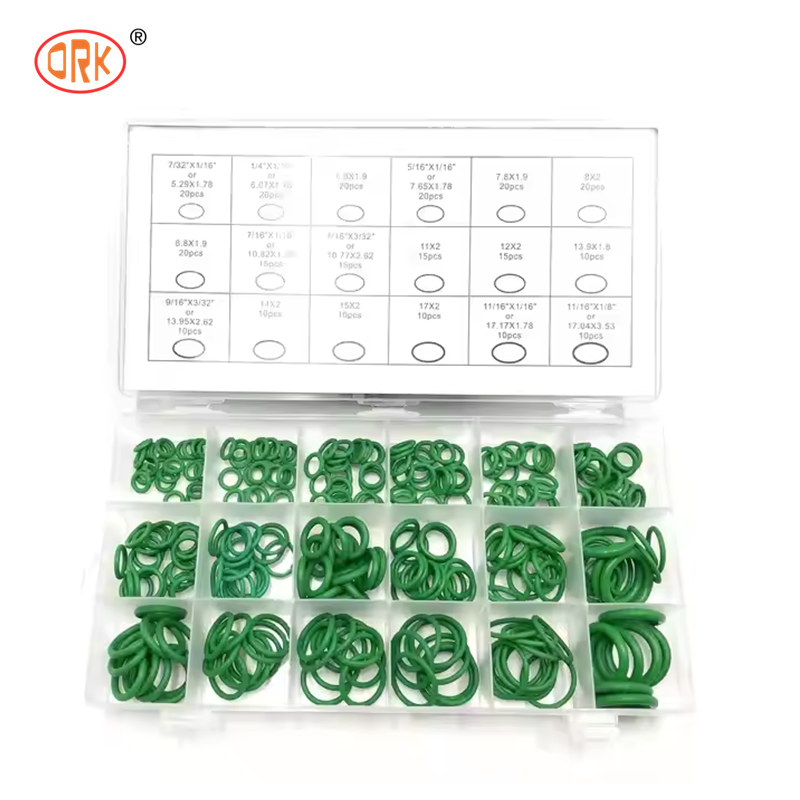

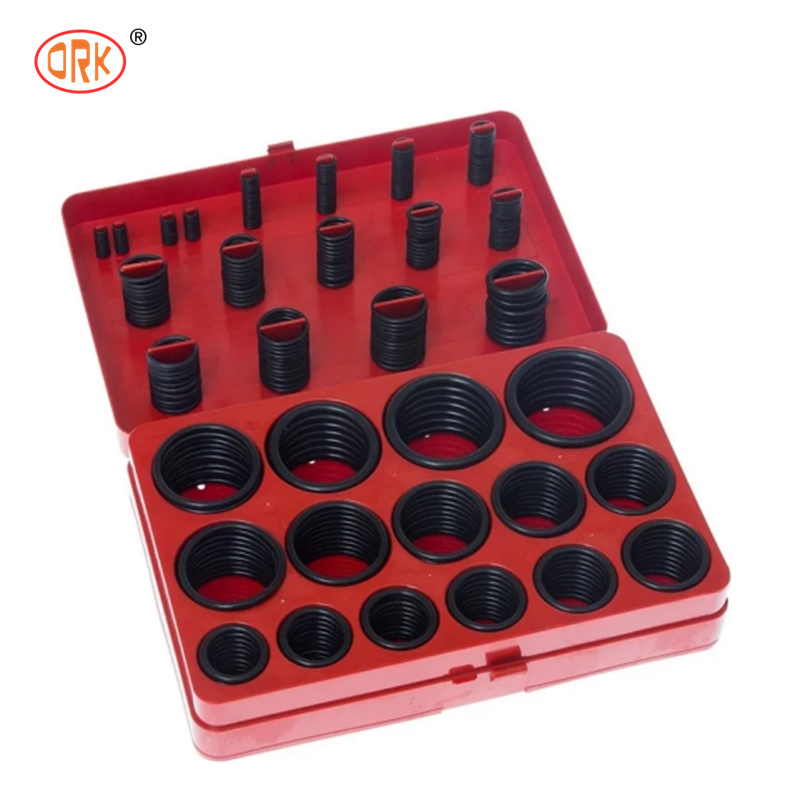

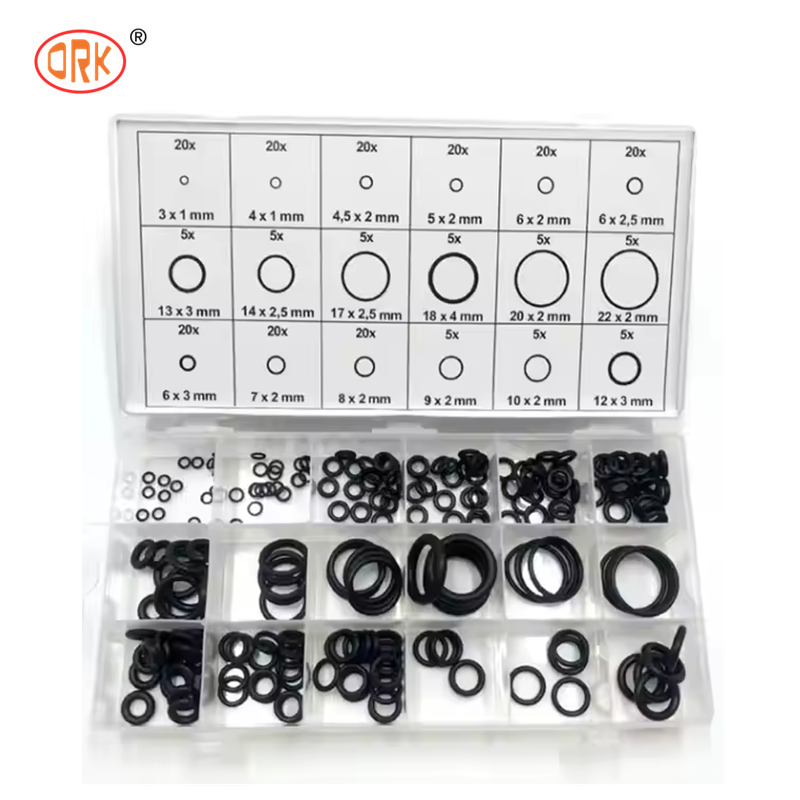

Σετ O-Ring από NBR Νιτριλίου Υψηλής Ποιότητας — 419 ΤΕΜ, 30 Μεγέθη, Σετ O-Ring από Καουτσούκ 90 Durometer για Αυτοκινητοβιομηχανία, Εκσκαφείς & Συντήρηση Αγωγογραμμών
Επισκόπηση Προϊόντος
Αυτό το επαγγελματικό σετ O-ring από νιτρίλιο NBR παρέχει αξιόπιστη, στεγανή απόδοση σφράγισης σε ένα ευρύ φάσμα βιομηχανικών και μηχανικών εφαρμογών. Κατασκευασμένο από υψηλής ποιότητας καουτσούκ νιτριλίου-βουταδιενίου (NBR) με σκληρότητα 90 Shore A, κάθε O-ring προσφέρει εξαιρετική αντοχή στο λάδι, αντοχή στη φθορά και σταθερές φυσικές ιδιότητες. Το ποικίλο σετ είναι οργανωμένο σε μια φορητή θήκη αποθήκευσης για γρήγορη επιλογή μεγέθους και βολική χρήση στο χώρο εργασίας.
Εκτός από το NBR, προσφέρουμε προαιρετικά υλικά από καουτσούκ FKM (Viton), EPDM και σιλικόνης για να καλύψουμε διαφορετικές συνθήκες εργασίας — συμπεριλαμβανομένων περιβαλλόντων υψηλής θερμοκρασίας, χημικά ανθεκτικών, ανθεκτικών στο όζον και ακραίων χαμηλών θερμοκρασιών.
Διαθέσιμες Διαμορφώσεις Σετ O-Ring
Τα δύο παρακάτω σετ ζητούνται επίσης συχνά. Προσαρμοσμένα σετ είναι διαθέσιμα κατόπιν αιτήματος για άλλα μεγέθη.
BOX-G — Σετ O-Ring Προτύπου AS568
NBR382 Τεμ.Επαγγελματικής Ποιότητας Καουτσούκ Νιτριλίου (NBR) · Μεγέθη Προτύπου AS568
| Αριθμός Είδους | Εσωτ. Διάμετρος (mm) | Διάμετρος Τομής (mm) | Ποσότητα |
Αριθμός Είδους | Εσωτ. Διάμετρος (mm) | Διάμετρος Τομής (mm) | Ποσότητα |
| A 006 | 2.90 | 1.78 | 20 | A 211 | 20.22 | 3.53 | 10 |
| A 007 | 3.68 | 1.78 | 20 | A 212 | 21.82 | 3.53 | 10 |
| A 008 | 4.47 | 1.78 | 20 | A 213 | 23.39 | 3.53 | 10 |
| A 009 | 5.28 | 1.78 | 20 | A 214 | 24.99 | 3.53 | 10 |
| A 010 | 6.07 | 1.78 | 20 | A 215 | 26.57 | 3.53 | 10 |
| A 011 | 7.65 | 1.78 | 20 | A 216 | 28.17 | 3.53 | 10 |
| A 012 | 9.25 | 1.78 | 20 | A 217 | 29.74 | 3.53 | 10 |
| A 110 | 9.19 | 2.62 | 13 | A 218 | 31.34 | 3.53 | 10 |
| A 111 | 10.77 | 2.62 | 13 | A 219 | 32.92 | 3.53 | 10 |
| A 112 | 12.37 | 2.62 | 13 | A 220 | 34.52 | 3.53 | 10 |
| A 113 | 13.94 | 2.62 | 13 | A 221 | 36.09 | 3.53 | 10 |
| A 114 | 15.54 | 2.62 | 13 | A 222 | 37.69 | 3.53 | 10 |
| A 115 | 17.12 | 2.62 | 13 | A 325 | 37.47 | 5.33 | 7 |
| A 116 | 18.72 | 2.62 | 13 | A 326 | 40.64 | 5.33 | 7 |
| A 210 | 18.64 | 3.53 | 10 | A 327 | 43.82 | 5.33 | 7 |
| Συνολική Ποσότητα: 382 Τεμ. |
BOX-H — Σετ O-Ring Μετρικού Μεγέθους
NBR404 Τεμ.Επαγγελματικής Ποιότητας Καουτσούκ Νιτριλίου (NBR) · Μετρικά Μεγέθη
| Αριθμός Είδους | Εσωτ. Διάμετρος (mm) | Διάμετρος Τομής (mm) | Ποσότητα |
Αριθμός Είδους | Εσωτ. Διάμετρος (mm) | Διάμετρος Τομής (mm) | Ποσότητα |
| R_01 | 3.00 | 2.00 | 18 | R_16 | 20.00 | 3.00 | 12 |
| R_02 | 4.00 | 2.00 | 18 | R_17 | 22.00 | 3.00 | 12 |
| R_03 | 5.00 | 2.00 | 18 | R_18 | 24.00 | 3.00 | 12 |
| R_04 | 6.00 | 2.00 | 18 | R_19 | 25.00 | 3.00 | 12 |
| R_05 | 7.00 | 2.00 | 17 | R_20 | 27.00 | 3.00 | 12 |
| R_06 | 8.00 | 2.00 | 17 | R_21 | 28.00 | 3.00 | 12 |
| R_07 | 10.00 | 2.00 | 17 | R_22 | 30.00 | 3.00 | 12 |
| R_08 | 10.00 | 2.50 | 14 | R_23 | 32.00 | 3.00 | 12 |
| R_09 | 11.00 | 2.50 | 14 | R_24 | 33.00 | 3.00 | 12 |
| R_10 | 12.00 | 2.50 | 14 | R_25 | 35.00 | 3.00 | 12 |
| R_11 | 14.00 | 2.50 | 14 | R_26 | 36.00 | 3.00 | 12 |
| R_12 | 16.00 | 2.50 | 14 | R_27 | 38.00 | 3.00 | 12 |
| R_13 | 17.00 | 2.50 | 14 | R_28 | 38.00 | 4.00 | 9 |
| R_14 | 19.00 | 2.50 | 14 | R_29 | 42.00 | 4.00 | 9 |
| R_15 | 19.00 | 3.00 | 12 | R_30 | 45.00 | 4.00 | 9 |
| Συνολική Ποσότητα: 404 Τεμ. |
Σετ O-Ring NBR90 — 397 Τεμ.
NBR 90 Shore A397 Τεμ.Μικτά Μετρικά & Τυπικά Μεγέθη
| Αριθμός Είδους | Μέγεθος (mm) | Ποσότητα |
Αριθμός Είδους | Μέγεθος (mm) | Ποσότητα |
| P3 | 2.8 × 1.9 | 18 | P22 | 21.8 × 2.4 | 14 |
| P4 | 3.8 × 1.9 | 18 | P22.4 | 22.1 × 3.5 | 10 |
| P5 | 4.8 × 1.9 | 18 | G25 | 24.4 × 3.1 | 11 |
| P6 | 5.8 × 1.9 | 18 | P25 | 24.7 × 3.5 | 10 |
| P7 | 6.8 × 1.9 | 18 | P26 | 25.7 × 3.5 | 10 |
| P8 | 7.8 × 1.9 | 18 | G30 | 29.4 × 3.1 | 11 |
| P9 | 8.8 × 1.9 | 18 | P30 | 29.7 × 3.5 | 10 |
| P10A | 9.8 × 2.4 | 14 | P32 | 31.7 × 3.5 | 10 |
| P11 | 10.8 × 2.4 | 14 | P34 | 33.7 × 3.5 | 10 |
| P12 | 11.8 × 2.4 | 14 | G35 | 34.4 × 3.1 | 11 |
| P14 | 13.8 × 2.4 | 14 | P36 | 35.7 × 3.5 | 10 |
| P16 | 15.8 × 2.4 | 14 | G40 | 39.4 × 3.1 | 11 |
| P18 | 17.8 × 2.4 | 14 | P40 | 39.7 × 3.5 | 10 |
| P20 | 19.8 × 2.4 | 14 | G45 | 44.4 × 3.1 | 11 |
| P21 | 20.8 × 2.4 | 14 | P48 | 47.7 × 3.5 | 10 |
Εφαρμογές & Αρχή Λειτουργίας
Τα O-rings εγκαθίστανται σε μια ευρεία ποικιλία μηχανημάτων και εξοπλισμού για να παρέχουν αξιόπιστη σφράγιση υπό καθορισμένες συνθήκες θερμοκρασίας, πίεσης και μέσων — είτε σε ηρεμία είτε σε κίνηση. Χρησιμοποιούνται ευρέως σε ναυτιλιακά, αυτοκινητοβιομηχανικά, αεροδιαστημικά, μεταλλουργικά, χημικά, μηχανικά, κατασκευαστικά, εξορυκτικά, πετρελαϊκά, πλαστικά και γεωργικά μηχανήματα, καθώς και σε ένα ευρύ φάσμα οργάνων και στοιχείων σφράγισης.
Τα O-rings χρησιμοποιούνται κυρίως για στατικές σφραγίσεις και παλινδρομικές σφραγίσεις. Για περιστροφική κίνηση, περιορίζονται σε συσκευές περιστροφικής σφράγισης χαμηλής ταχύτητας. Συνήθως εγκαθίστανται σε ορθογώνια αυλάκωση στον εξωτερικό ή εσωτερικό κύκλο του τμήματος σφράγισης, τα O-rings συνεχίζουν να παρέχουν εξαιρετική απορρόφηση κραδασμών σε περιβάλλοντα λαδιού, οξέος, φθοράς και χημικής διάβρωσης. Ως αποτέλεσμα, είναι η πιο ευρέως χρησιμοποιούμενη σφράγιση σε υδραυλικά και πνευματικά συστήματα κίνησης.
Βασικά Χαρακτηριστικά
- Κατασκευασμένα από υψηλής ποιότητας NBR (Καουτσούκ Νιτριλίου), με προαιρετικά υλικά FKM, EPDM και Σιλικόνης για διάφορες συνθήκες εργασίας.
- Εξαιρετική αντοχή στο λάδι, αντοχή στη φθορά και αξιόπιστη απόδοση σφράγισης.
- Η έκδοση FKM προσφέρει εξαιρετική αντοχή σε υψηλές θερμοκρασίες και χημικά.
- Το EPDM αποδίδει καλά στην αντοχή στο όζον και στις καιρικές συνθήκες.
- Η σιλικόνη αντέχει σε ακραίες υψηλές και χαμηλές θερμοκρασίες.
- Σταθερές φυσικές ιδιότητες και χαμηλή συμπίεση για μεγάλη διάρκεια ζωής.
- Πολλαπλά μεγέθη συσκευασμένα σε μία φορητή θήκη αποθήκευσης για γρήγορη επιλογή και βολική αποθήκευση.
- Ιδανικό για βιομηχανικές επισκευές, αντικαταστάσεις και ανταλλακτικά μετά την πώληση.
Περιοχές Εφαρμογής
Κατάλληλο για εφαρμογές σφράγισης σε συστήματα αυτοκινήτων, υδραυλικό και πνευματικό εξοπλισμό, μηχανήματα κατασκευών, αντλίες και βαλβίδες, εξαρτήματα αγωγών, συστήματα HVAC και γενικά βιομηχανικά μηχανήματα. Συνήθως χρησιμοποιείται για συντήρηση και αντικατάσταση κινητήρων, κιβωτίων ταχυτήτων, συμπιεστών, συστημάτων καυσίμου και συσκευών επεξεργασίας νερού. Ιδανικό για επισκευές εργοστασίων, συντήρηση εξοπλισμού στο χώρο εργασίας και ανταλλακτικά μετά την πώληση.
Τι Είναι τα O-Rings NBR;
Παράλληλα με το FKM και το HNBR, το NBR (καουτσούκ νιτριλίου-βουταδιενίου) είναι ένα από τα πιο συχνά χρησιμοποιούμενα ελαστομερή για στοιχεία σφράγισης. Το υλικό χαρακτηρίζεται από πλεονεκτικές μηχανικές ιδιότητες και ένα ευρύ προφίλ αντοχής. Το ευρύ φάσμα εφαρμογών για αυτά τα O-rings περιορίζεται μόνο από την περιορισμένη καταλληλότητά τους για υψηλές θερμοκρασίες.
Το HNBR (υδρογονωμένο καουτσούκ νιτριλίου-βουταδιενίου) επεκτείνει το εύρος υψηλής θερμοκρασίας του NBR και είναι επομένως κατάλληλο για ακόμη πιο απαιτητικές εφαρμογές. Ωστόσο, πολλές τυπικές εφαρμογές μπορούν να υλοποιηθούν οικονομικά με O-rings NBR. Είναι επίσης γνωστά με εμπορικές ονομασίες κατασκευαστών όπως Perbunan® ή Europrene®.
Τεχνικές Προδιαγραφές
| Προσδιορισμός ISO | NBR |
|---|
| Εμπορικές Ονομασίες | Perbunan |
|---|
| Χημική Ονομασία | Καουτσούκ Νιτριλίου-Βουταδιενίου |
|---|
| Αντοχή σε Μέσα | Μέτρια αντοχή σε μέσα |
|---|
| Αντοχή σε Θερμοκρασία | -30°C έως +120°C |
|---|
| Τυπικό Χρώμα | Μαύρο |
|---|
| Τυπική Σκληρότητα | 90 Shore A |
|---|
| Πεδίο Εφαρμογής | Αυτοκινητοβιομηχανία, πετρέλαιο & φυσικό αέριο, χημικά |
|---|
| Παραγωγή | Χύτευση με συμπίεση και χύτευση με έγχυση |
|---|
| Ανοχές | DIN ISO 3601 |
|---|
| Διάρκεια Ζωής | 10 χρόνια |
|---|
Πιστοποιήσεις
Διαθέτουμε τα ακόλουθα πιστοποιητικά: ISO 9001:2015, ISO 14001:2015, ISO 45001:2018, IATF 16949, FDA, REACH, ROHS, SGS και άλλα.

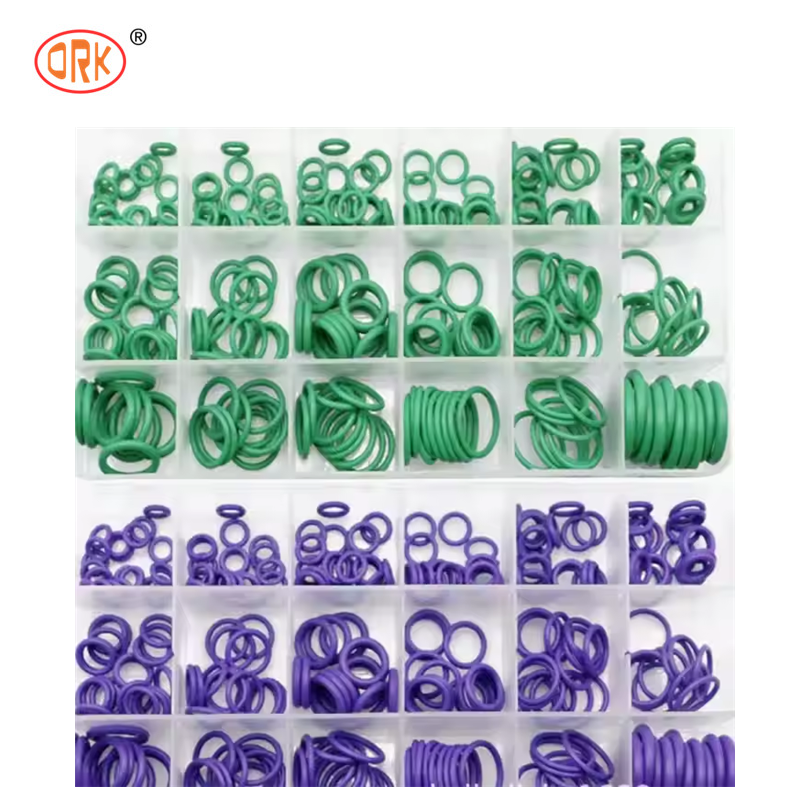

Διαθέσιμα Προσαρμοσμένα Χρώματα
Τα χρώματα των O-ring μπορούν να παραχθούν σύμφωνα με τις απαιτήσεις του πελάτη. Ο παρακάτω πίνακας δείχνει τα πολύχρωμα O-ring που έχουμε κατασκευάσει. Εάν χρειάζεστε χρωματιστά O-ring, παρακαλούμε δώστε τον αριθμό Pantone σας.
Σχετικές Σφραγίσεις από Καουτσούκ που Παράγουμε
Παράγουμε επίσης σφραγίσεις από καουτσούκ για αυτοκίνητα, σφραγίσεις από καουτσούκ για συνδετήρες, σφραγίσεις από καουτσούκ για ηλεκτρικά εργαλεία, σφραγίσεις από καουτσούκ για βαλβίδες, σφραγίσεις από καουτσούκ για σωληνώσεις, σφραγίσεις από καουτσούκ για ημιαγωγούς, σφραγίσεις από καουτσούκ για υδραυλικά και πνευματικά, σφραγίσεις από καουτσούκ για αντλίες, σφραγίσεις για πετρέλαιο και φυσικό αέριο, σφραγίσεις από καουτσούκ κατάλληλες για τρόφιμα, σφραγίσεις από καουτσούκ για ιατρικές εφαρμογές, σφραγίσεις από καουτσούκ για χημικό εξοπλισμό και άλλα.
Το Εργοστάσιό μας
- Από το 2006, εστίαση σε σφραγίσεις από καουτσούκ, ειδικά για ανταλλακτικά αυτοκινήτων.
- Πιστοποιήσεις: ISO 9001, IATF 16949, ISO 14001, ISO 45001, ISO 13485.
- Δύο εργοστάσια που καλύπτουν πάνω από 18.000 τ.μ., συμπεριλαμβανομένης μιας αίθουσας καθαρισμού 600 τ.μ., με 300 εργαζομένους.
- Περισσότερα από 10.000 σετ καλουπιών, συμπεριλαμβανομένων περίπου 5.000 καλουπιών O-ring.
- Η σειρά O-ring καλύπτει αμερικανικό πρότυπο (AS568), ιαπωνικό πρότυπο (JIS), εθνικό πρότυπο (GB) και μεγάλο αριθμό προσαρμοσμένων μη τυπικών εξαρτημάτων.
- Υλικά: NBR, FKM, SIL, EPDM, CR, NR, PU, HNBR, FFKM, SBR. Όλα τα υλικά από καουτσούκ πληρούν τις απαιτήσεις ROHS 2.0 και REACH 235.
- Πιστοποιητικά υλικών: FDA, ROHS, REACH, UL157, CP65, WRC, EN549, EN45545.
- Προϊόντα που χρησιμοποιούνται ευρέως σε ανταλλακτικά αυτοκινήτων, ηλεκτρονικούς συνδετήρες, βαλβίδες, πνευματικά, ηλεκτρικά εργαλεία, νέα ενέργεια, ιατρικό εξοπλισμό, ηλεκτρονικά προϊόντα και άλλους τομείς.
- Εισαγωγή συστημάτων διαχείρισης HRP, ERP και άλλων από την ίδρυση της εταιρείας.
- Το κόστος εργασίας, η προμήθεια πρώτων υλών, η παραγωγική διαδικασία και η ποιότητα των προϊόντων ελέγχονται σφαιρικά και επιστημονικά.
Πρότυπα Ποιότητας
Η Ruichen ανταποκρίνεται πάντα στις απαιτήσεις των πελατών μας. Για να διασφαλίσουμε την παραγωγή O-rings υψηλής ποιότητας, η εταιρεία μας εφαρμόζει τα ακόλουθα γενικά πρότυπα:
- Πρότυπο επιθεώρησης εισερχόμενων πρώτων υλών: ASTM D2000 & HG/T 2579-2008 & HG/T 2811-1996
- Δημόσια ανοχή διαστάσεων O-ring: GB/T 3452.1-2005
- Προδιαγραφή επιπέδου N για επιθεώρηση ποιότητας εμφάνισης O-ring: GB/T 3452.2-2007
- Μοντέλο μέτρησης σκληρότητας: Δοκιμή Μικρο-O-Ring (Σύστημα Τύπου Μ)
- Πρότυπο σκληρότητας: ASTM D2240 Καουτσούκ Τυπική Μέθοδος Δοκιμής (Shore A)
- Προδιαγραφή δειγματοληπτικής επιθεώρησης: GB/T 2828.1-20
Πρόοδος Παραγωγής
Διαδικασία Ποιοτικού Ελέγχου
Επιθεώρηση Υλικού
Όλες οι πρώτες ύλες αποθηκεύονται και ελέγχονται πριν από τη χρήση. Εκδίδεται έκθεση για τις αντίστοιχες ιδιότητες του υλικού και συγκρίνεται με την έκθεση ιδιοτήτων της ίδιας της πρώτης ύλης. Μόνο όταν οι τιμές ιδιοτήτων των δύο εκθέσεων είναι συνεπείς, το υλικό μπορεί να τεθεί σε αποθήκευση.
Επιθεώρηση Μοντέλου
Μετά την ολοκλήρωση της ανάπτυξης καλουπιού ή του καθαρισμού καλουπιού στο μηχάνημα, ελέγχουμε όλες τις προδιαγραφές του καλουπιού για να διασφαλίσουμε ότι κάθε κοιλότητα πληροί τις προδιαγραφές του προϊόντος και τις απαιτήσεις ποιότητας.
Επιθεώρηση Παραγωγής
Κατά τη διάρκεια της παραγωγής, το προσωπικό επιθεώρησης πραγματοποιεί προγραμματισμένες επιθεωρήσεις ημιτελών προϊόντων για να διασφαλίσει την ποιότητα της διαδικασίας και να διατηρήσει το ποσοστό ελαττωματικών εντός λογικού εύρους.
Ποιοτικός Έλεγχος
Το τμήμα ποιοτικού ελέγχου διενεργεί δειγματοληπτική επιθεώρηση σε κάθε παρτίδα προϊόντων.
Πλήρης Επιθεώρηση Παραγωγής
Οι οπτικές μηχανές επιθεώρησης διασφαλίζουν ότι η εμφάνιση και οι διαστάσεις του προϊόντος είναι 100% κατάλληλες.
